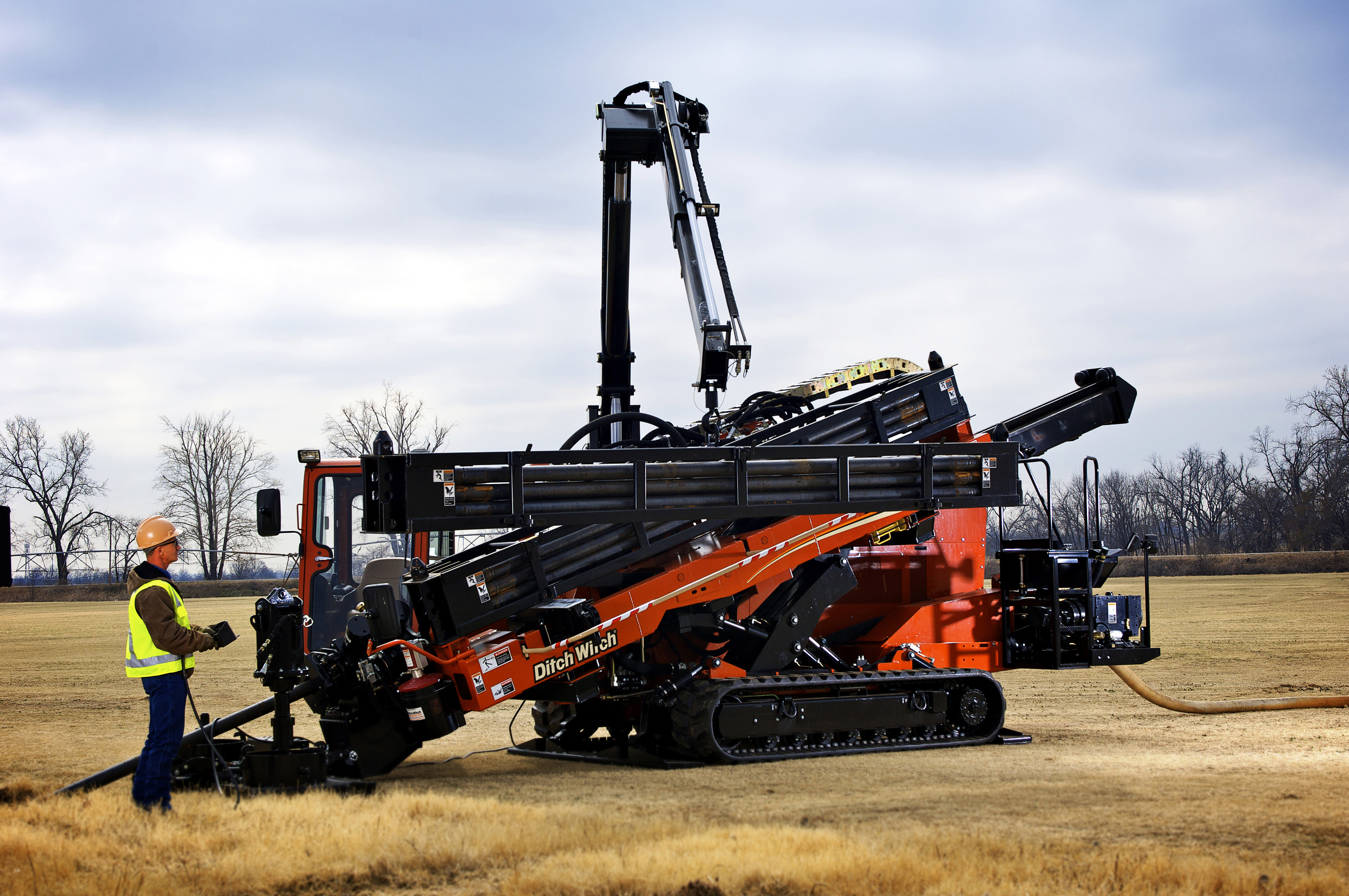

Горизонтально направленное бурение (ГНБ) – это альтернатива традиционному траншейному подходу к прокладыванию коммуникаций под землей. Уже из названия следует, что для работы используются специальные буровые установки, что позволяет минимизировать расход времени и человеческого труда. Основы горизонтального направленного бурения разработал в 1971 году американский инженер Мартин Черрингтон. За прошедшие с тех пор годы технология несколько усовершенствовалась благодаря постоянной практике.
Для чего это нужно?
ГНБ позволяет прокладывать подземные линии сообщения там, где прорыть траншею с поверхности невозможно. Такие условия возникают довольно часто: когда нельзя разрушить естественный ландшафт, промышленные или муниципальные объекты. Препятствия природного происхождения – водоемы, горные массивы, заповедные леса или луга нельзя раскапывать либо из-за высокой трудоемкости процесса, либо они являются культурной ценностью. Городской ландшафт с многополосными дорогами и высотными зданиями менять, скажем, ради прокладывания трубопровода, тоже не целесообразно.
Понятно, что в подобных условиях ГНБ – оптимальное решение для проведения намеченных работ. Это может быть ответвление существующего трубопровода, системы газоснабжения, кабелей связи и т.п. Повышение квалификации ИТР в области горизонтального направленного бурения происходит ежегодно на семинаре по ГНБ, что связано с повышенной актуальностью ГНБ в условиях современного города.
Как это работает?
Горизонтально направленное бурение позволяет сохранить в исходном состоянии поверхность грунта над местом прокладывания подземных коммуникаций. Собственно ГНБ осуществляется в три этапа, содержание которых изложено ниже.
Первый шаг – это пробное бурение. Для него используется буровая головка со скошенной передней частью. На головке устанавливается передатчик, который транслирует на мониторы локационной системы информацию о расположении буровой головки в каждый конкретный момент времени и направлении ее движения. Для предупреждения осыпания стенок скважины при бурении используется раствор бентонита (так достигается меньшее трение). Когда буровая головка достигает финишной точки предполагаемой скважины, первый этап ГНБ можно считать успешно завершенным.
Шаг второй: необходимо расширить полученную скважину до габаритов, заложенных в проекте. Для этого используется риммер (расширитель обратного действия). Стандарты подземных работ предполагают, что диаметр тоннеля должен быть на 25-30% больше диаметра труб/кабелей, которые в полученной полости будут располагаться.
Третий шаг предполагает собственно протяжку коммуникаций – труб, кабелей и т.п. Для этого также используется буровая установка со специальной насадкой, к которой крепится конец трубы.
